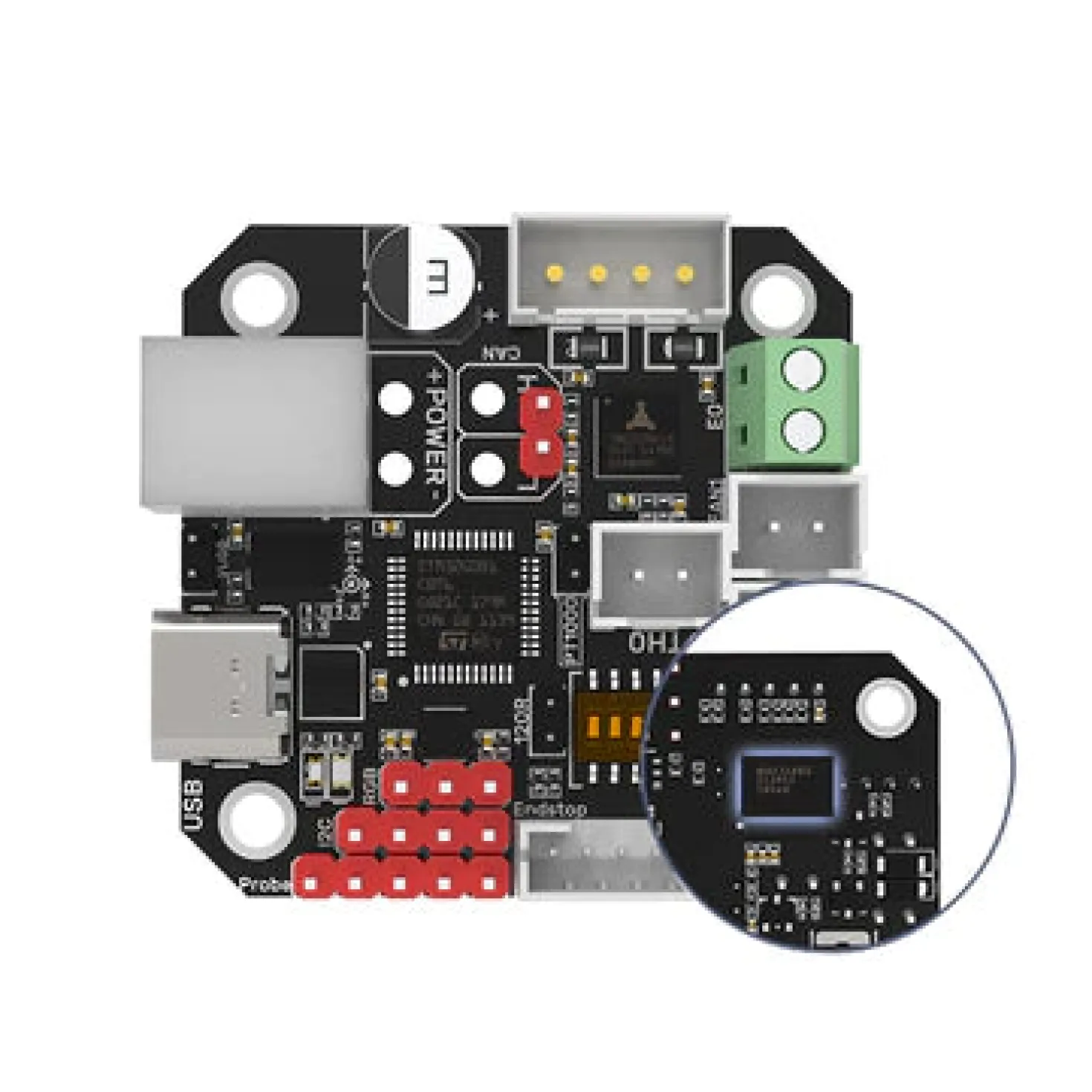

BigTreeTech – EBB42 CAN V1.2 – U2C V2.1 for Connecting Klipper Expansion Device

Original price was: kr.82.56.Current price is: kr.63.99.

SKU: SKUGX19OA Categories: Hardware, Reservedele, Upgrades Tag: BIGTREETECH Brand: BIGTREETECH

Description
Reviews (0)

BigTreeTech – EBB42 CAN V1.2 – U2C V2.1 for Connecting Klipper Expansion Device Support PT100 /

Produktintroduktion: BIGTREETECH EBB42 CAN er et dyseadapterkort specielt designet til en 36 eller 42 stepmotor ekstruder, som er lanceret af 3D print teamet Shenzhen Big Tree Technology Co., Ltd. Det kan kommunikere via USB eller CAN, hvilket i høj grad vil forenkler opsætningen.

EBB 36 og EBB42 Can Bus, er til at montere på directdrive systemer. Can Bus systemet gør, at du kun skal have 4 ledninger fra din kontrolboks og op til dit toolhead. Det virker kun til Klipper firmware. Nogle boards har en Can Bus udgang , direkte fra board til toolhead, mens andre typer boards skal bruge en U2C adapter og over Raspberry Pi.

Fordele ved EBB42 CAN

Med BOOT- og RESET-knapperne reserveret, kan du opdatere firmwaren via DFU-tilstand via USB. Tilføjet beskyttelseskredsløb på termistoren forhindrer ophedning af hovedkontrolchippen forårsaget af lækstrøm fra varmestangen.

Dukan vælge termistorens pull-up modstandsværdier gennem en jumper wire for at understøtte PT1000 (2,2K pull-up modstande), hvilket gør det praktisk til DIY.

Tilslut USB’en med en jumperhætte for at få den tændt, hvilket effektivt isolerer hovedkontrolkortet DC-DC fra USB 5V.

Reserveret I2C-grænseflade giver mulighed for detektion af filamentbrud og tilstoppet og understøtter andre gør-det-selv-funktioner.

Tilføjede anti-flyback dioder på varmestangen og ventilatorernes porte beskytter effektivt MOS-røret mod at blive brændt på grund af omvendt spænding.

Anti-omvendt forbindelsesbeskyttelse på strømgrænsefladen forhindrer brugere i at brænde bundkortet, når de ved en fejl tilslutter den omvendte strømledning under gør-det-selv.

Onboard MAX31865 understøtter valg af 2-leder eller 4-leder af PT100/PT1000.

Understøtter kommunikation via CAN eller USB. Terminalmodstanden 120R i CAN kan vælges gennem jumperhætten, og den reserverer CAN-udvidelsesgrænseflader.

Udstyret ESD-beskyttelseschip på USB-porten forhindrer hovedkontrolkortet i at blive nedbrudt af USB-portens statiske elektricitet.

Adapterkortet er udstyret med terminaler, hunrør, dobbelt-vejs tappe og skruer, som er nødvendige til gør-det-selv, hvilket i høj grad opfylder kundernes gør-det-selv-behov.
