Creality 3D - Pin 27 Breakout Board for BL Touch Sensor - Creality Ender 3 - CR-10 series

Creality 3D – Pin 27 Breakout Board for BL Touch Sensor – Creality Ender 3 – CR-10 series

kr.51.05

SKU: SKUQ6Z0RZ Categories: Boards, Elektronik, Reservedele, Sensors Tag: Creality 3D Brand: Creality 3D

Description
Reviews (0)

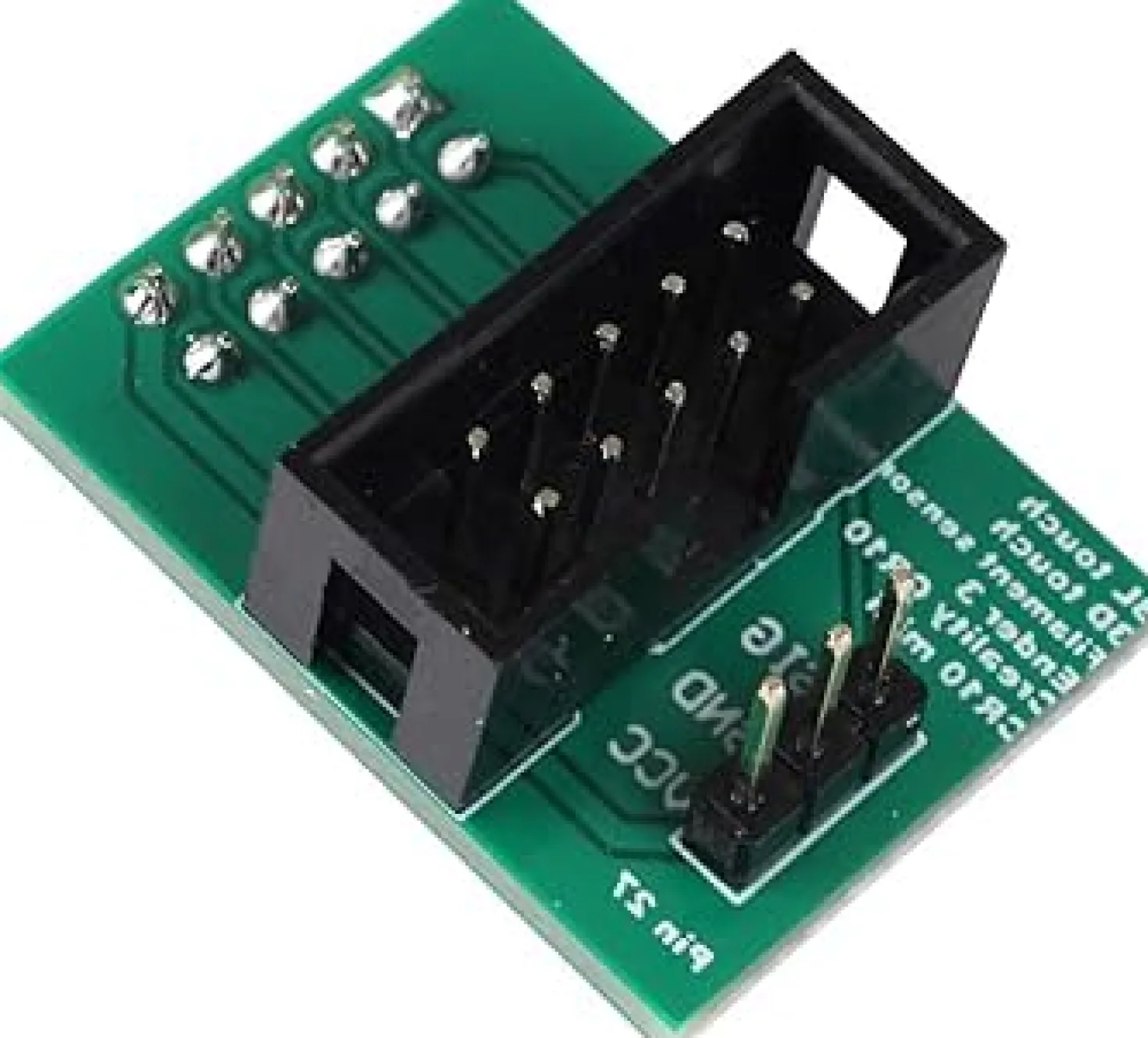

● Farve: Dette PCB board er grønt.

● Arbejder sammen med BLTouch eller filament detektor

● Med denne adapter behøves der ikke at blive klippet kabler.Forbind blot dette mellem dit bord og dit kabel, tilslut de 3 bltouch-ledninger og opgrader din firmware

●BLTouch er ikke konkluderet dette Pin 27 Board

●Passer til: Ender 3 / Ender 3 Pro / Ender 5 / CR-10 Mini / CR-10. Passer ikke til:ANet A8/CR-8

● Du skal have en Bootloader flashed til dit Ender 3-bord for at kunne bruge dette

Brugsanvisning:

● Frakobl lcd-bånd ext1 på kontrol board

●Forbind Ext1 til pin 27 board

●Forbind bltouch til 3 pins på pin 27 board. Venstre mod højre: Brown-Ground, Red-5v, Yellow-Signal

●Forbind pin27 til main board. Sørg for at justere ‘header pins’ fra pin 27 til main board

Tekniske specifikationer

Brand

Creality 3D

Bruttovægt

0.1 kg
