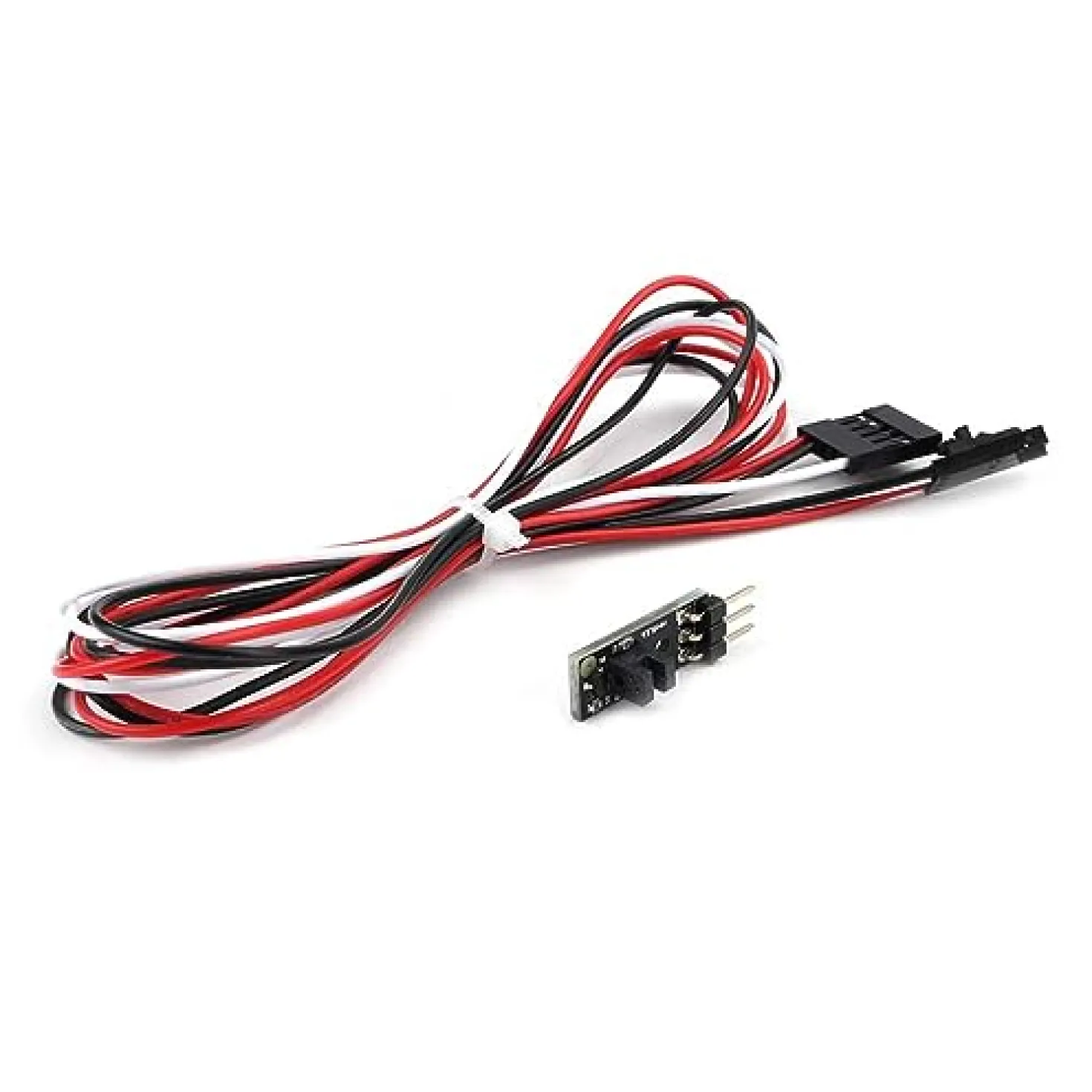

Fysetc – IR Filament Sensor – MK3S

Opdateret sensor med udvidet filamentkompatibilitet

Den nye sensor bruger den optiske sensor, som udløses med et simpelt mekanisk håndtag. Denne sensor eruafhængig afglødetrådens optiske egenskaber (den kan være fuldstændig usynlig) og kan ikke opslides på grund af mekanisk slid.

IR-sensorsamling:

1.Placer IR-sensoren på toppen af ​​Extruder-kroppen og fastgør den med M2x8.

2. Spænd M2x8 skruen, sensoren burde ikke kunne bevæge sig, men pas på at printkortet ikke er uforgængeligt.

3.Tilslut kablet, vær opmærksom på den korrekte orientering af stikket og ledningerne.

4. Efterlad et slæk bag sensoren. Lav ikke for stor løkke, da det kan forstyrre rammen. Juster om nødvendigt længden ved forsigtigt at trække/skubbe kablet.

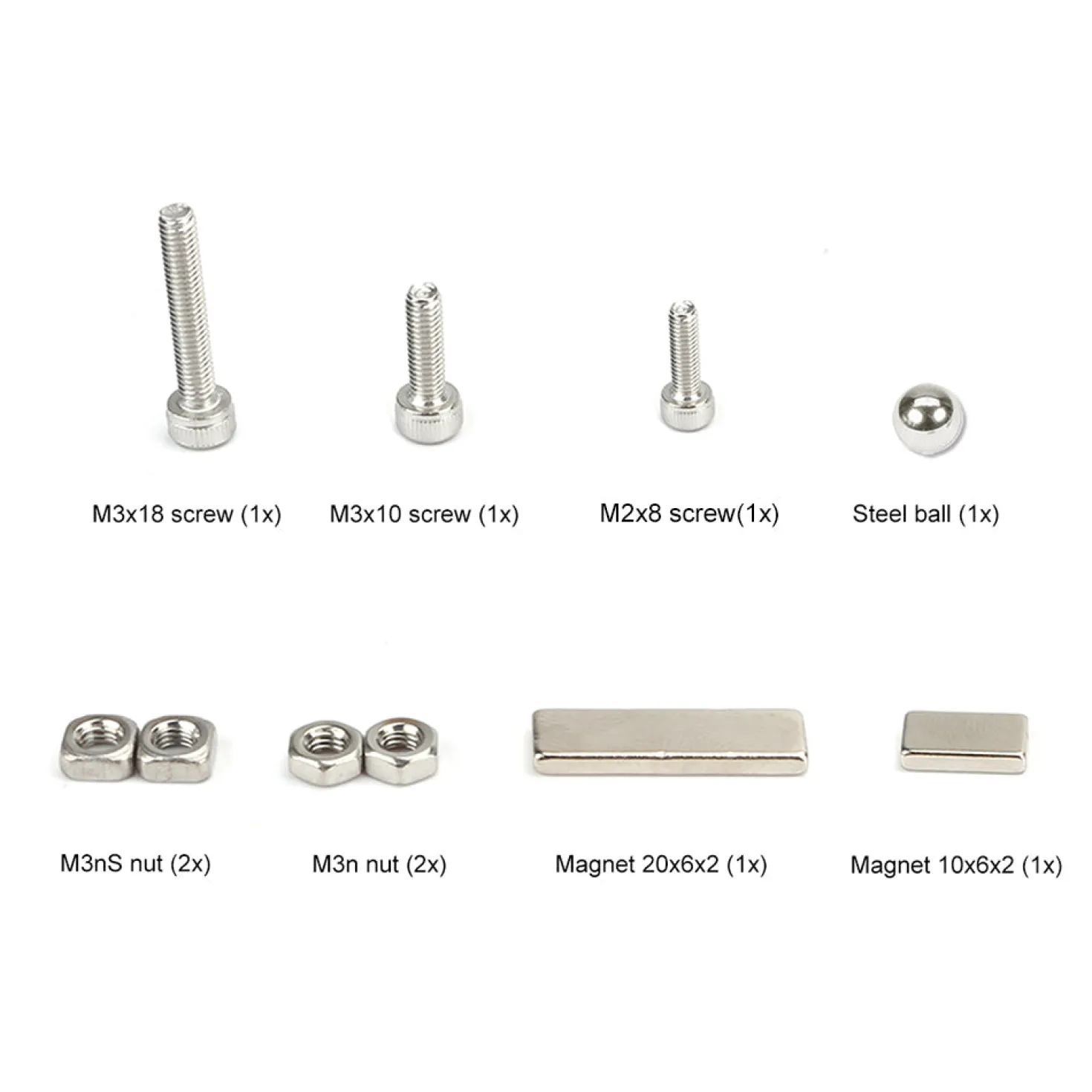

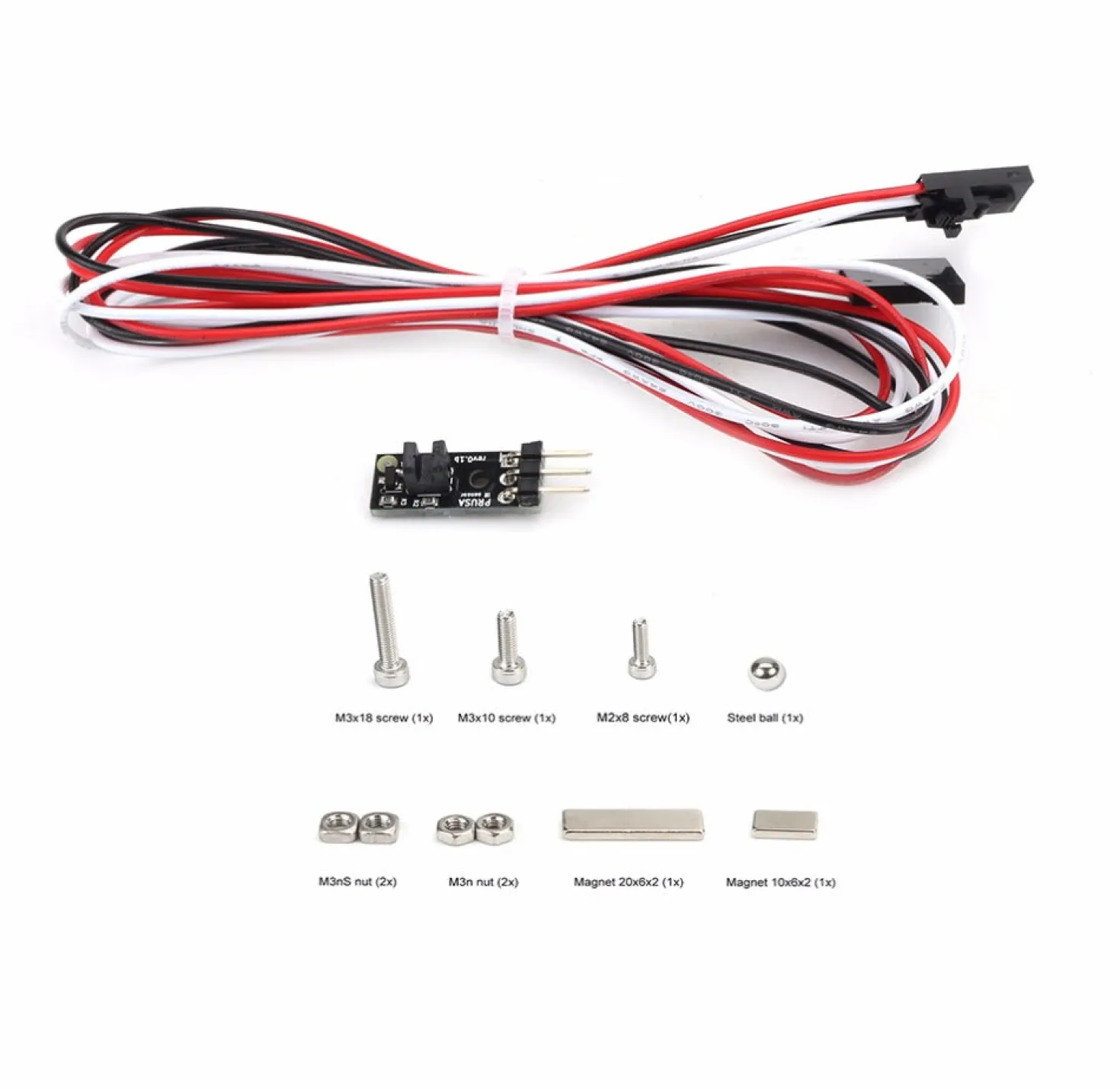

Pakkeliste:

filamentsensor (1x)

kabel (1x)

M3x18 skrue (1x)

M3x10 skrue (1x)

M3nS møtrik (2x)

M3n møtrik (2x)

Stålkugle (1x)

Magnet 10x6x2 (1x)

Magnet 20x6x2 (1x)

M2x8 skrue (1x)
