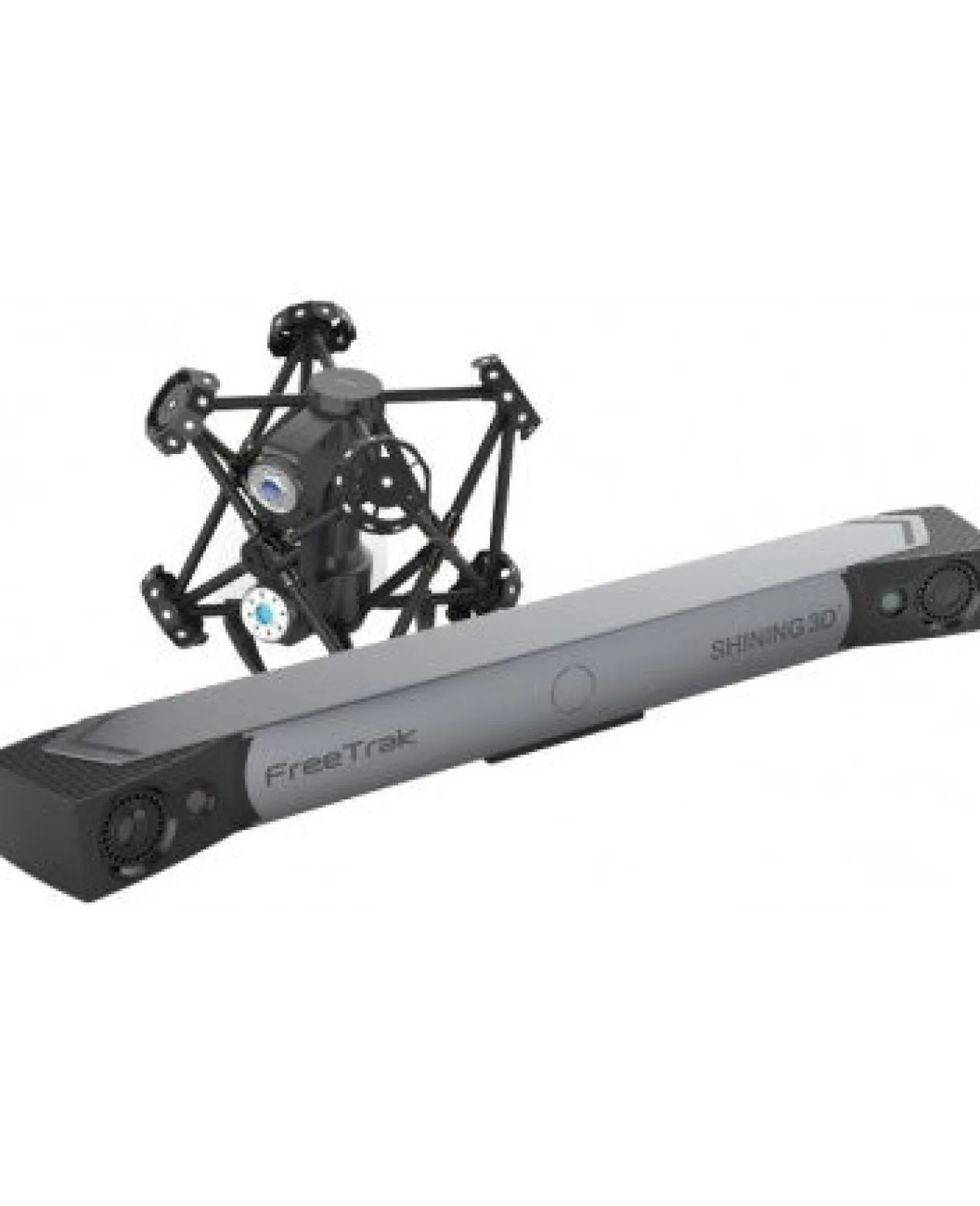

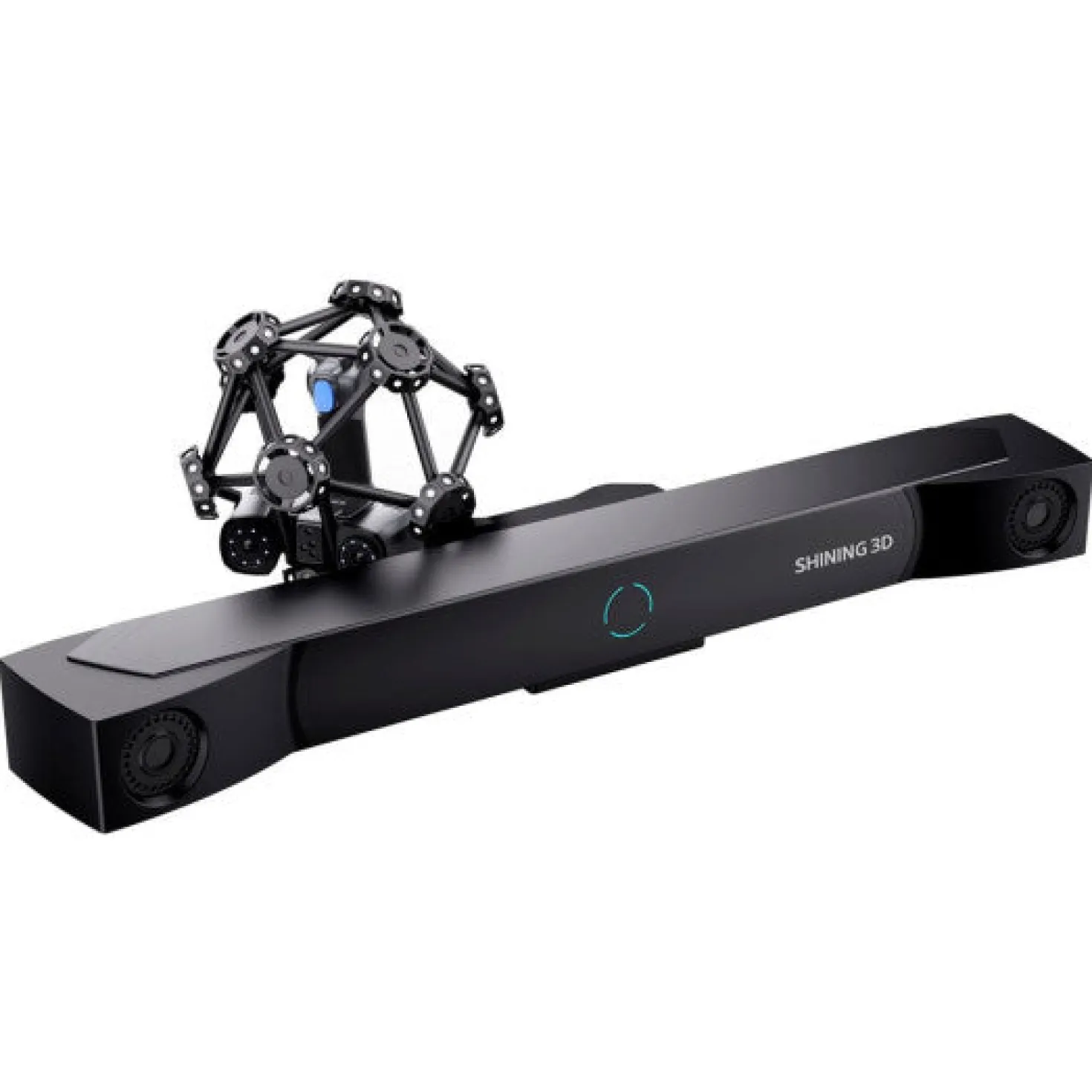

Shining3D – FreeScann Trak Pro 2 – 3D Scanner

Som en opgraderet version af den oprindelige model har FreeScan Trak Pro forbedret nøjagtighed, imponerende scanningsområde og et kompakt, let design. En ny funktion er scannerens evne til effektivt at arbejde med sorte og meget reflekterende overflader. Det integrerede inspektionssoftware har en intuitiv brugerflade og avancerede værktøjer, der sikrer dataindsamling af høj kvalitet samt nem betjening og en kort indlæringskurve. På grund af disse egenskaber giver enheden en enkel og bekvem måde at opnå præcise 3D-data af forskellige arbejdsstykker og funktionelle dele.

Alle disse fordele gør Shining 3D FreeScan Trak Pro ideel til både statisk og dynamisk storskalainspektion, deformationsanalyse, 3D-modellering, vedligeholdelse, reparation, eftersyn og design inden for krævende industrier som bilindustri, luftfart, transport, fremstilling og energisektoren.

Scanningsnøjagtighed
FreeScan Trak Pro optisk sporingssystem leveres med en professionel 3D-scanner med metrologi-præcision på op til 0,023 mm og høj gentagelsesnøjagtighed. Derudover har den en fremragende opløsning på op til 0,02 mm, hvilket muliggør effektiv og præcis 3D-dataindsamling til mellemstore til store arbejdsstykker. Afhængigt af formålet er to scanningsmodi tilgængelige: fin scanning med 7 parallelle blå laserlinjer til at fange rige detaljer og hurtig scanning med 34 krydsende blå laserlinjer.

Når det gælder justeringsmuligheder, tilbyder FreeScan TE17 3D-scanneren optisk tracking/markør dual-mode med fleksible skiftefunktioner til forskellige situationer. Takket være den dynamiske reference kan trackeren eller objektet bevæge sig frit under målingen, hvilket gør det muligt at scanne i ustabile miljøer uden tab af kvalitet.

Scanningsvolumen
FreeScan Trak Pro optisk koordinatmålingssystem tilbyder et bredt scanningsområde på 600 x 500 mm, hvilket gør det perfekt til store og mellemstore scanninger. Med en dybdeskarphed på op til 400 mm kan du dække store objekter på op til 10 meter i størrelse med en imponerende hastighed på 1.370.000 målinger pr. sekund.

Scannerkontrol
FreeScan TE17 3D-scanneren understøtter både trådløs og kablet forbindelse til computeren og den optiske tracker, inklusive AIRMASTER-løsningen, så den nemt kan bruges uden ekstra kabler, der begrænser fri bevægelighed under scanningsprocessen. Takket være Independent-mode med sin egen lyskilde kan scanneren også anvendes som en selvstændig enhed til visse opgaver.

Software
FreeScan Trak Pro optisk system er kompatibelt med en bred vifte af analyseprogrammer såsom Solid Edge SHINING 3D Edition, Geomagic Essentials, Geomagic Design X og Geomagic Control X.

Derudover tilbyder Shining 3D en integreret inspektionsløsning med en klar og brugervenlig grænseflade. EinSpector-softwarens omfattende værktøjssæt, herunder præcis justering, kromatografisk analyse af afvigelser og automatisk beregning af geometriske tolerancer, guider dig let gennem hele processen, fra 3D-punktsky til en brugbar mesh til reverse engineering inden for bilindustri, luftfart, elektronik, nautik og medicin.

Indhold i pakken

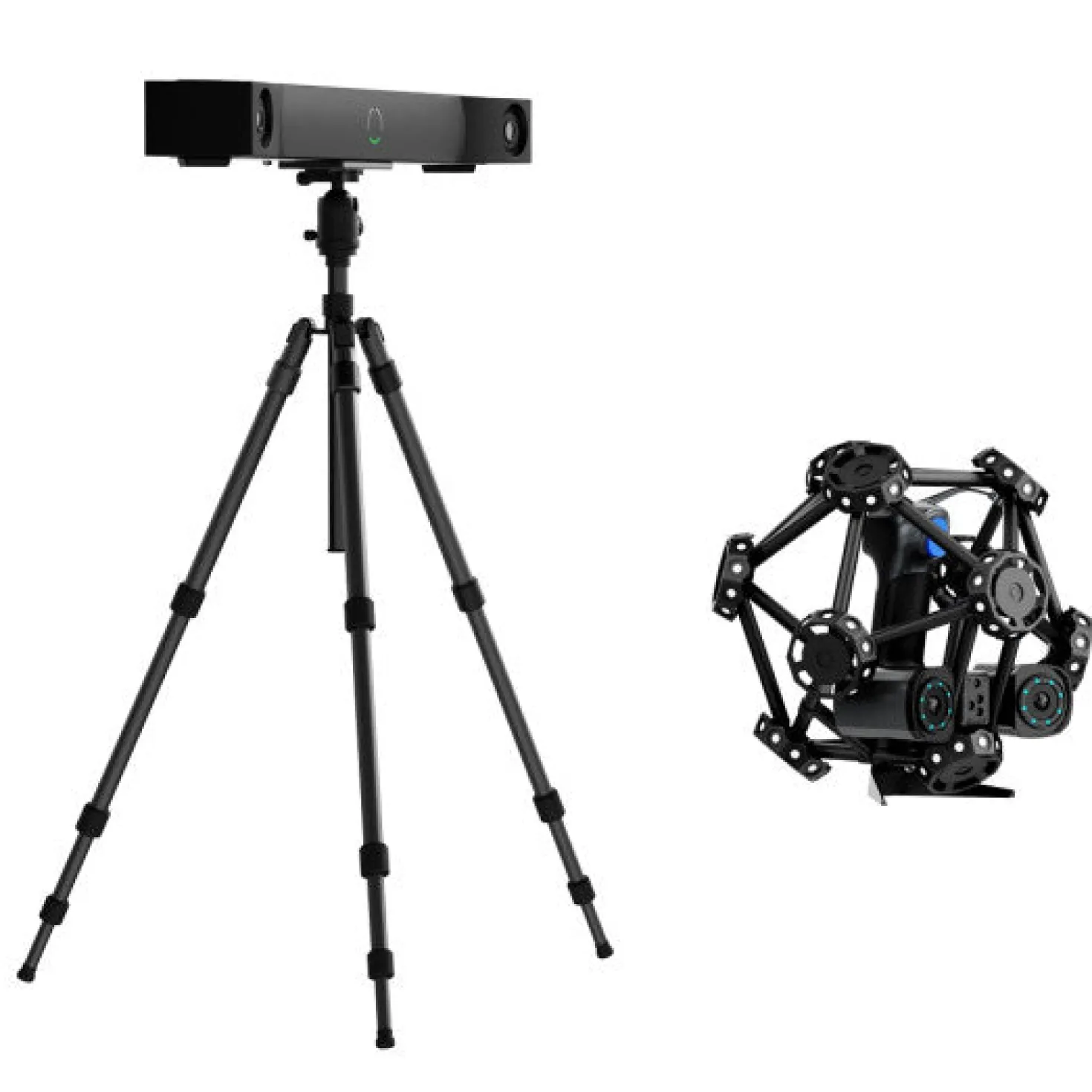

FreeTrak Pro optisk tracker

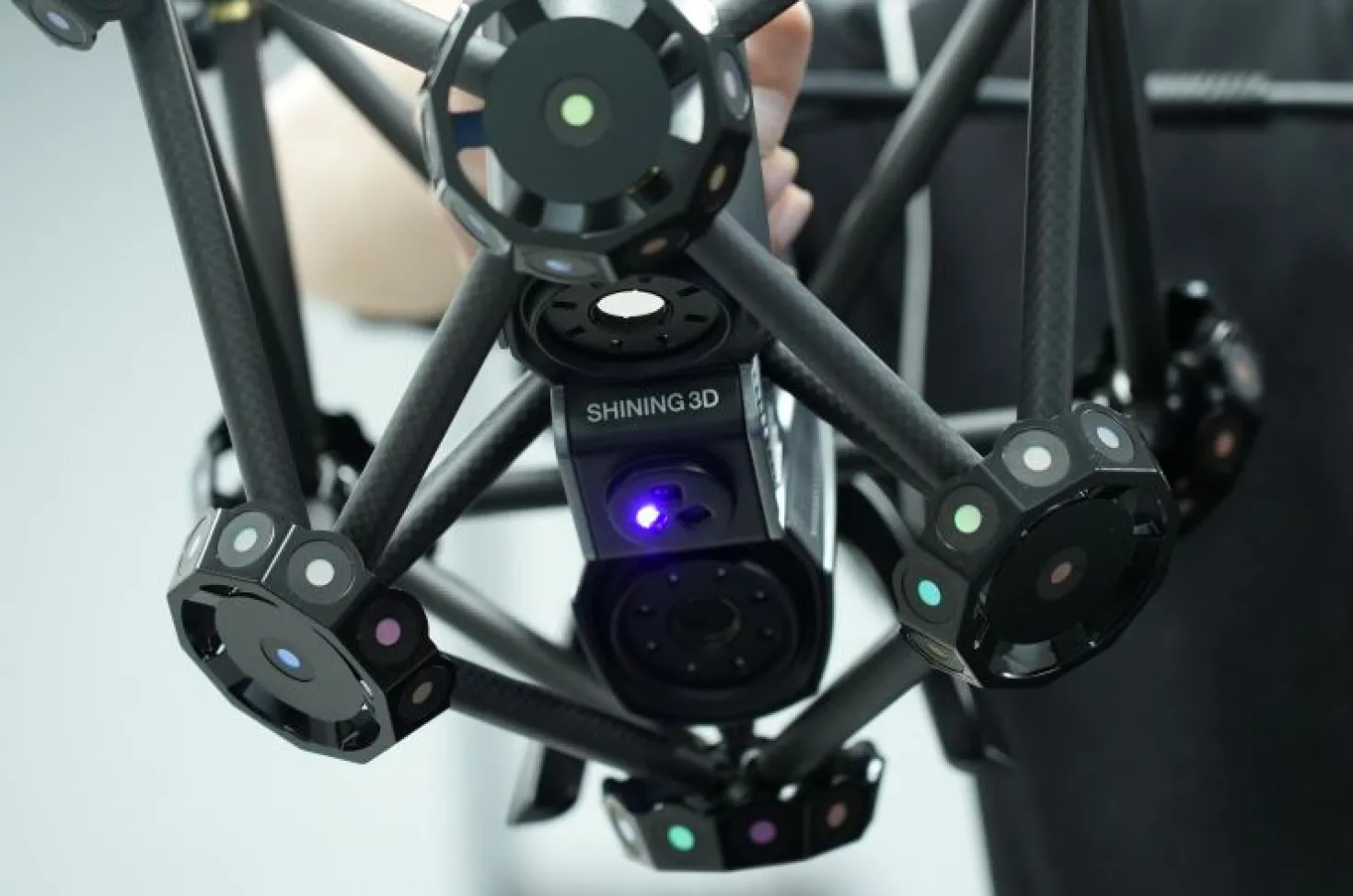

FreeScan TE17 laser 3D-scanner

Batteripakke

Scanningssoftware

Brugsanvisning
Nogle varer kan ændres i pakkens indhold. Kontakt os ved spørgsmål.

Shining 3D FreeScan Trak Pro fås i en sort og grå farvekombination. Dens stilfulde udseende og ergonomiske design gør den ideel til en bred vifte af professionelle og industrielle applikationer.

Selve scanneren vejer kun 1,47 kg og har kompakte dimensioner på 281 x 283 x 290 mm, hvilket gør den bærbar og let at håndtere.

Specifikationer:

Specifikation	Detaljer

Dimensioner 1079 x 237 x 110 mm (FreeTrak Pro); 281 x 283 x 290 mm (FreeScan TE17) Nøjagtighed Op til 0,023 mm Forbindelsesstandard EEE802.11 n/ac, IEEE802.3ab Tilslutningsmuligheder Trådløs og kablet forbindelse Dybdeskarphed 400 mm Laserklasse Klasse II Lyskilde Infrarød LED (FreeTrak Pro); 34 krydsende blå laserlinjer, 7 parallelle blå laserlinjer (FreeScan TE17) Målehastighed 1.370.000 målinger/sek. Driftsfugtighedsområde (ikke-kondenserende) 10–90% Driftstemperaturområde -10–40 °C Outputformater STL, ASC, OBJ, PLY, 3MF Anbefalet objektstørrelse 0,1–10 m Opløsning 0,02 mm Scanningsområde 600 x 500 mm Stand-off afstand 300 mm Volumetrisk nøjagtighed 9,1 m³, 0,062 mm (FreeTrak Pro); 16,6 m³, 0,072 mm (FreeScan TE17) Vægt 7,2 kg (FreeTrak Pro); 1,47 kg (FreeScan TE17)
