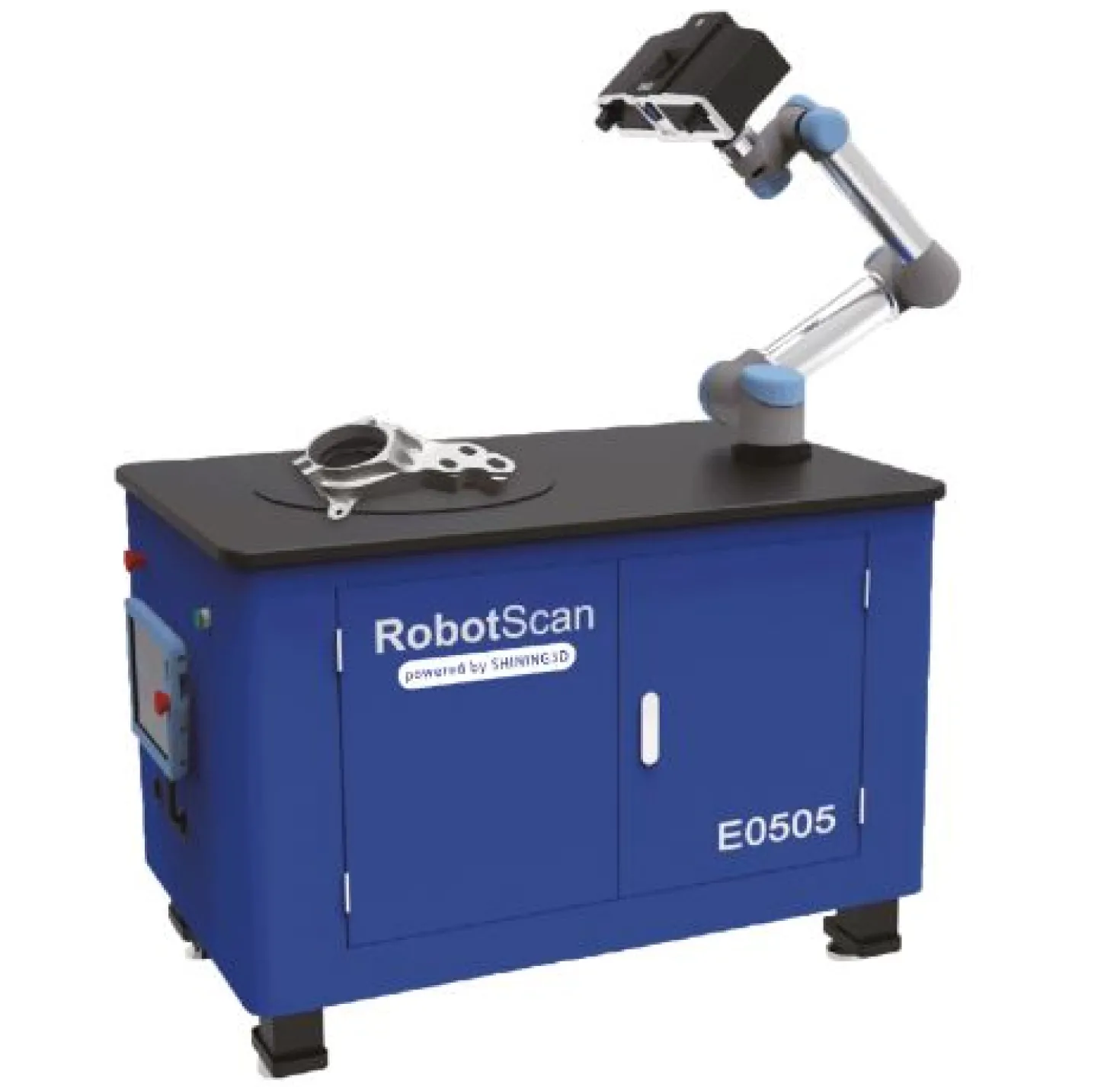

Shining3D – RobotScan E0505 – 3D Scanner

Denne enhed er specielt udviklet til storskala produktion. Et meget præcist scanningssystem er monteret i robotmanipulatoren.

RobotScan E0505 kan helt selvstændigt digitalisere forskellige objekter. Den indbyggede manipulatorarm griber objektet og placerer det på en specialplatform. Derefter måler kameraet parametrene, danner en komplet punktsky med en nøjagtighed på 5 mikrometer, og overfører de indsamlede data til computeren. Maksimal tid for én scanning er 0,5 sek. Systemet giver mulighed for at skifte linser for større detaljegrad.

Enheden er designet til masseinspektion af visse dele, enten som hele eller delvise komponenter.

RobotScan E0505 kan installeres på virksomheder til metrologisk verifikation og kontrol af fremstillede produkter.

Specifikationer:

Specifikation	Detaljer

Sensor 2 x 5 millioner pixels eller laser Enkelt scanningsområde 320 x 240 mm² Punktafstand 0.16 mm Gittergenerator Blåt lys-teknologi Output dataformat .asc, .stl, .obj Scanner vægt 3.2 kg Scanningshastighed ≤ 1.5 sek. Enkelt billednøjagtighed ≤ 0.015 mm Scanningsmåde Berøringsfri scanning Dimensioner (LBH) 440 x 240 x 120 mm Robot-Grader af frihed 6 roterende led Robot-arbejdsradius 850 mm Robot-bevægelse +/- 360° Robot-strømforsyning 100-240 VAC 50-60 Hz Robot-vægt med kabel 18.4 kg Robot-TCP-hastighed 1 m/s Robot-gentagelsesnøjagtighed +/- 0.01 mm Robot-Last 5 kg Robot-maksimal hastighed 180°/s Robot-IP-klassifikation IP54 Robot-kontrolboks vægt 15 kg Robot-programmering Grafisk brugerflade på 12 tommer touchscreen med montering

Produktionsvideo:
