xTool – Intelligent Conveyor Feeder for P3

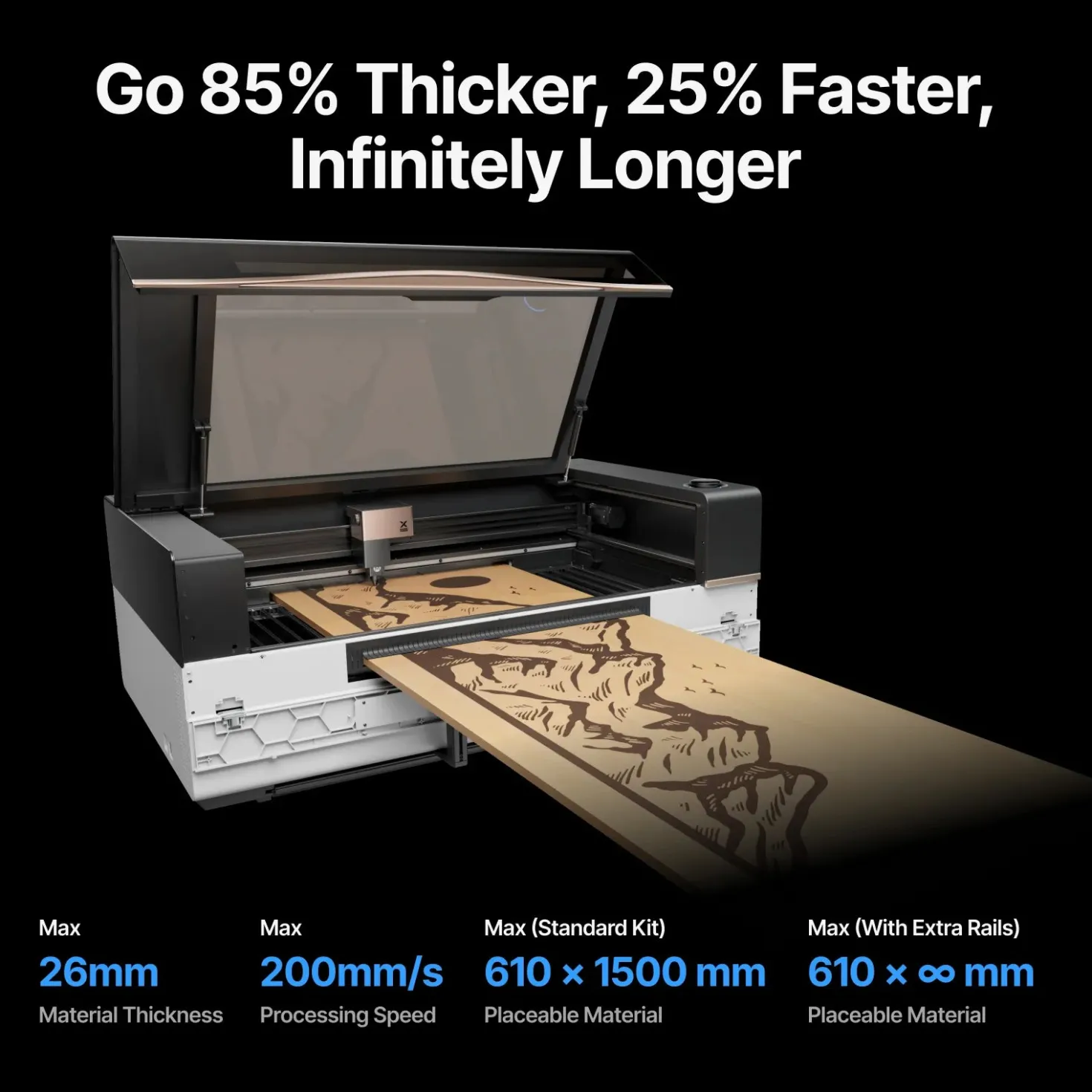

Op til 26 mm tykke materialer

Conveyor Feederen er ikke kun udviklet til længere materialer. Den øger også den materialetykkelse, der kan håndteres ved gennemføring.

Systemet understøtter træ med en tykkelse på op til 26 mm og akryl op til 20 mm. Det giver væsentligt større frihed til projekter, hvor almindelige tynde pladematerialer ikke er tilstrækkelige.

Blandt de understøttede materialer findes både hårde og fleksible materialer såsom træ, akryl, fiberplader, filt, EVA, kork og læder.

Op til 200 mm/s

P3 Intelligent Conveyor Feeder understøtter en maksimal bearbejdningshastighed på 200 mm/s, eller op til 160 mm/s ved høj belastning. Sammenlignet med Conveyor Feederen til P2S, der er begrænset til 160 mm/s, er P3-systemet dermed konstrueret til at følge P3’s højere produktivitet.

3-akset X+Y+U-styring

En vigtig forskel fra traditionelle passthrough-systemer er P3 Conveyor Feederens X+Y+U-bevægelseskontrol. Kombinationen af laserens X- og Y-bevægelser og feederens kontrollerede U-akse gør det muligt at udnytte en større del af materialet.

xTool angiver et 111 % større bearbejdningsområde sammenlignet med P2S Conveyor Feeder, samtidig med at den maksimale bearbejdningsbredde øges fra 500 til 610 mm.

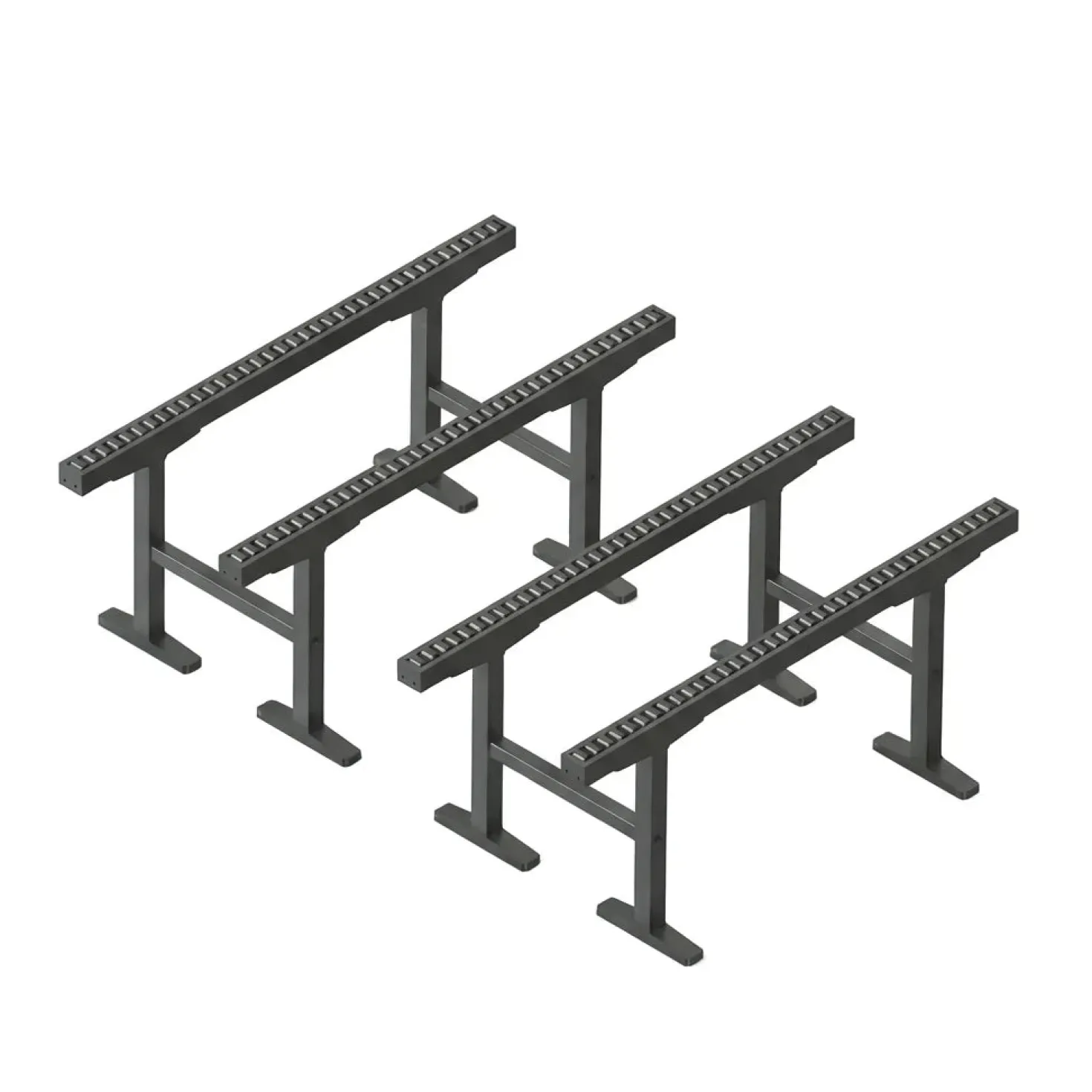

Udvid længden med ekstra skinner

Standardpakken understøtter materialer med en fysisk længde på op til 1500 mm. Systemet kan efterfølgende udvides med ekstra Conveyor Rails:

Standard Kit 1500 mm + 1 ekstra skinnesæt 2200 mm + 2 ekstra skinnesæt 2900 mm + 3 ekstra skinnesæt 3600 mm Udvidet system Bearbejdningslængde uden fast maksimum

Det gør systemet skalerbart, så samme P3 kan anvendes til både almindelige pladematerialer og meget lange projekter.

Fast installation – klar når den skal bruges

Conveyor Feederen monteres integreret bag på xTool P3. Når den først er installeret, påvirker den ikke maskinens normale arbejdsområde. Det er derfor ikke nødvendigt at montere og afmontere feederen, hver gang der skiftes mellem almindelige projekter og lange materialer.

De medfølgende skinner har desuden et suspenderet design, så standardkonfigurationen kan håndtere materialer på op til 1500 mm uden et separat støttebord. Gummilister omkring gennemføringen hjælper samtidig med at begrænse udslip af laserlys og røg.

Tekniske specifikationer

Kompatibilitet xTool P3 Maks. bearbejdningsbredde 610 mm Maks. bearbejdningslængde Ubegrænset med udvidelse Bearbejdningslængde, Standard Kit 1300 mm Maks. placerbart materiale, Standard Kit 610 × 1500 mm Maks. hastighed 200 mm/s Hastighed ved høj belastning 160 mm/s Maks. trætykkelse 26 mm Maks. akryltykkelse 20 mm Materialebredde 101,6–610 mm Restmateriale ved enden 200 mm Dimensioner 760 × 100 × 114 mm Vægt 8,73 kg

xTool Intelligent Conveyor Feeder for P3 er dermed mere end en simpel passthrough-løsning. Den omdanner P3 til et system, der kan håndtere lange skilte, møbelelementer og større batchproduktion med automatisk positionering og fremføring – uden at give afkald på kameraets præcise forhåndsvisning og placering af designet.
